| PoE (Potencia sobre Ethernet) |
| por el Sr. Henry Pang, Director Técnico, FingerTec Worldwide |
| |
| Las Características Básicas de PoE |
| PoE (Potencia sobre Ethernet) es una tecnología para suministrar energía a los dispositivos de poder (el poder de consumo de los dispositivos PoE) a través de Cat5e cable Ethernet (cable normal de LAN), junto con los datos de comunicación. |
 |
| |

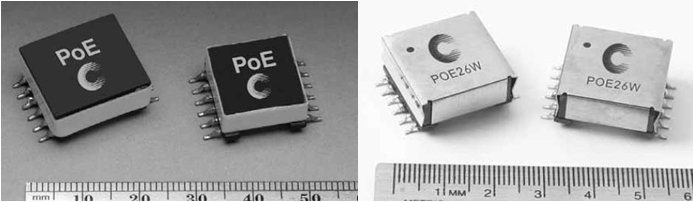

| Para Cat5e cable Ethernet, hay 4 pares trenzados, y sólo 2 pares están en uso para transferir datos. Mientras tanto, los otros 2 pares están restante inútil. Por lo tanto la tecnología PoE utiliza al máximo estos 2 pares de Cat5e cable Ethernet, como el cable de alimentación. Pero entonces los dispositivos de potencia deben estar integrado con módulo de CI PoE para que pueda recibe alimentación a través de PoE. |
 |
| PoE cumple con los 2 estándares IEEE, que son 802.3af (desde 2003) y 802.3at (desde 2009). La razón de la normalización es proporcionar orientación a los fabricantes para desarrollar sus productos para ajustarse a los estándares IEEE, y luego al poder por PoE. La principal diferencia de las 2 normas es 802.3at proporciona una mayor potencia, voltaje y corriente que hace 802.3af. Por tanto, el PoE 802.3af puede soportar dispositivos con mayor consumo de energía. |
| |
| Propiedad |
802.3af (802.3at Tipo 1) |
802.3at Type 2 |
| Potencia disponible en la EP |
12.95 W |
25.50 W |
| La potencia máxima entregada por el PSE |
15.40 W |
34.20 W |
| Rango de tensión (en el PSE) |
44.0-57.0 V |
50.0-57.0 V |
| Rango de tensión (en EP) |
37.0-57.0 V |
42.5-57.0 V |
| Corriente máxima |
350 mA |
600 mA per mode |
| La máxima resistencia del cable |
20 Ω |
12.5 Ω |
| Gestión de la energía |
Tres niveles de clase de potencia negociados en la conexión inicial |
Cuatro niveles de clase de potencia negociados en la conexión inicial o pasos de 0.1 W negociados de forma continua |
| Reducción de la temperatura de funcionamiento máxima del cable del ambiente |
Ninguno |
5°C, con un modo de (dos pares) activa |
| Apoyado cableado |
Categoría 3 y categoría 5 |
Categoría 5 |
| Los modos soportados |
Modo A (endspan), Modo B (midspan) |
Modo A, Modo B |
|
| |
| El PoE soporta 2 tipos de modelos de funcionamiento: |
Modo A (endspan)
Endspands son interruptores Ethernet que incluyen la alimentación por Ethernet circuitos de transmisión. Endspands son comúnmente llamados interruptores PoE. Endspands se utilizan normalmente en las nuevas instalaciones, o cuando el interruptor tiene que ser reemplazado por otras razones (por ejemplo, pasar de 10/100 Mbit / s hasta 1 Gbit/s, o la adición de los protocolos de seguridad), lo que hace que sea conveniente para agregar la capacidad PoE. |
 |
| Avaya ERS-5520 interruptor con 48 puertos Power Over Ethernet. |
|
| |

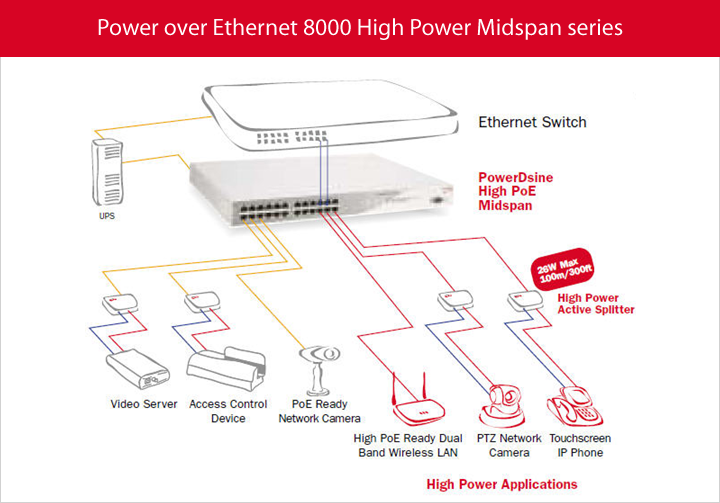

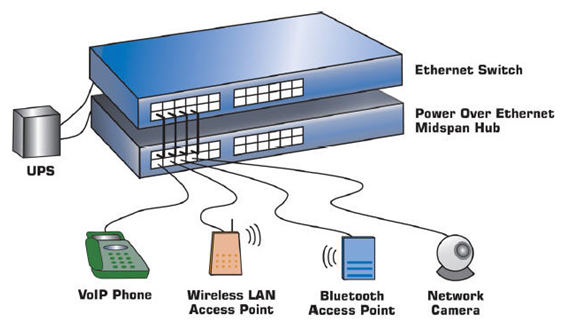

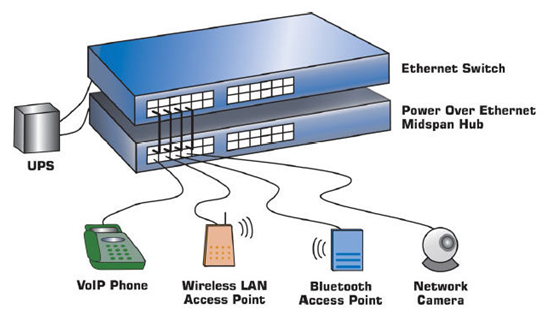

Modo B (midspan)
Midspans son inyectores de potencia que se interponen entre un regular conmutador Ethernet y el dispositivo de potencia, la inyección de energía sin afectar a los datos. Midspans se utilizan cuando no hay deseo de cambiar y configurar un nuevo interruptor Ethernet, PoE y sólo necesita ser añadido a la red. |
 |
| |
| Las Aplicaciones Más Comunes |
 |
| Aplicaciones de PoE incluyen: |
a. Comunicaciones de redes y la transferencia de datos: Cisco, Linksys, D-Link
b. Las cámaras de seguridad, cámaras web o la cámara de red IP: Sony, Panasonic, Synel
c. Red de intercomunicación/Localización/ Dirección de los sistemas público y amplificadores de los pasillos de los altavoces
d. Teléfonos VoIP
e. Relojes de pared en las habitaciones y pasillos, con el tiempo establece mediante Network Time Protocol
f. Sistema Biométrico 2-en-1: Suprema (D Estación y T2), Bioscrypt L1
g. Sistema Tarjeta 2-en-1: Suprema (XPass) |
| |
| Las similitudes de las aplicaciones: |
a. Requiere continua/transferencia de datos sin interrupciones para el streaming de vídeo y voz, de entrada y salida de control.
b. Requiere fuente de alimentación continua/sin interrupciones.
c. Bajo consumo de energía (salvo el punto F y G). |
| |
| Las Ventajas y Desventajas de PoE |
| Ventajas |
Desventajas |
| 1. |
Un cable de datos (Cat5e cable) para llevar a cabo la transferencia de datos y la fuente de alimentación. |
| 2. |
Guarda costo de cableados y materiales. |
| 3. |
Instalaciones, fácil y segura - no implica ninguna tensión peligrosa o fuente de alimentación. |
| 4. |
PoE pueden suministrar energía a los dispositivos más larga de cable sin pérdidas de potencia. |
| 5. |
Cat5e cable es común y más barato. |
| 6. |
Cat5e cable puede transferir los datos rápidamente a Gigabits por segundo |
| 7. |
No hay preocupación más acerca de la variación local de alimentación de CA estándar y tapones. |
| 8. |
Inyección directa por arreglos de la batería para mantener todo el poder de los dispositivos, incluso durante los cortes. |
| 9. |
Distribución simétrica de la fuente de alimentación, y decidir el punto de fuente de alimentación después de cableado de trabajo está hecho. No es una necesidad para ubicar cerca de una fuente de alimentación. |
|
| 1. |
Coste adicional de PoE midspan o interruptores endspan (Haga clic para ver http://www.nextag.com/cisco-poe-switch/products-html precios de varios de marca switches PoE) |
| 2. |
Sólo se aplica a dispositivos de bajo consumo de energía (menos de 25watt) |
| 3. |
Requiere especial "inyector o splitor" en el caso de los dispositivos consumen más de 25watt (haga clic para ver http://www.phihong.com/html/poe.html midspan PoE proporciona más de 30Watt del poder) |
| 4. |
Los productos deberán ajustarse a la norma IEEE 802.3af/at (agregado con especial módulo PoE IC) |
|
|
| |
| Relación de Productos PoE y FingerTec |
| 1. |
Para los modelos de FingerTec, actualmente sólo podemos aplicar el módulo PoE IC en TA200Plus. Costo para agregar un módulo de PoE es USD15 por módulo. |
| 2. |
Otros modelos sólo pueden soportar PoE convertidor (ver http://accessory.fingertec.com/poe-converter.html para más detalles). |
| 3. |
Para FingerTec PoE conversor (también conocido como Splitter) sólo puede suministrar energía para:
a. 5V, 700mA
- Suficiente para los modelos: AC100C, TA100, TA100C, TA100TC, TimeLine 100)
b. 12VDC, 300mA
- Suficiente para los modelos: AC900, R2, Q2i, TA200 Plus, i-Kiosk 100, i-Kiosk 100 Plus, Kadex, m-Kadex
- Insuficiente para el poder en el sistema de cerradura de la puerta.
|
| 4. |
Sin embargo podemos usar inyector PoE con más salidas 30Watt (ver http://www.phihong.com/html/poe.html) para apoyar el modelo FingerTec para control de acceso y sistema de cerradura de la puerta. Sin embargo, una unidad de inyector PoE sólo puede aplicarse a una entrada (un máximo de 2 terminales y 2 cerraduras). El costo de inyector PoE Phihong empieza a RM200 por unidad. Concepto de instalación es similar con corriente alterna de Adaptec. Sin embargo, el inyector PoE ofrece menos seguridad con nuestra próxima venida Adaptec Plus (utilizando la señal Wiegand cifrado para abrir la puerta). |
| 5. |
No se puede aplicar a los modelos sin la debida toma de Cat5e: R2, i-Kiosk 100, Kadex y m-Kadex. |
| 6. |
La fabrica está haciendo el estudio sobre la aplicación de PoE con sus modelos de control de acceso. Sin embargo se dieron cuenta de los disipadores de calor de PoE afectar a la propia terminal. La razón es que el plástico (ABS), la cubierta de los terminales de los componentes se acumula el calor y el daño o circuito a bordo. |
| 7. |
Fuente de alimentación sin garantía para el sistema de cerradura de la puerta:
a. Todos los cables de la cerradura de la puerta se conectan en el propio terminal. Un éxito a la terminal o desmontarse del terminal de apagar el sistema de cerradura de la puerta inmediatamente (asumiendo que los clientes no se vincula a cualquier sistema de alarma).
b. Desconectar el cable de Cat5e de los terminales de cortar la alimentación al terminal y el sistema de cerradura de la puerta. |
|
| |
| La demanda del mercado de PoE: |

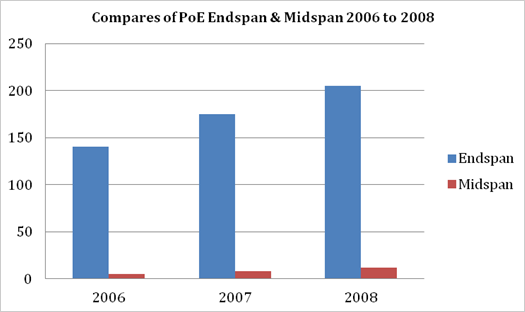

| De acuerdo con un estudio acerca de Power Over Ethernet: Un Análisis de la demanda del mercado mundial, mostró: |
| |
Constante crecimiento tanto de PoE midspan y endspan
a. PoE Midspan: 4.95 millones de puertos (2006), 8.1 millones de puertos (2007) y los puertos de 11.75 millones (2008)
b. PoE Endspan: 140 millones de puertos (2006), 175 millones de puertos (2007) y 205 millones de puertos (2008) |
| |
| Nota: Los datos estadísticos de PoE está depende de cuántos puertos, ya que cada unidad de conmutadores PoE viene con un número de puerto por ejemplo, 24 puertos, 64 puertos, etc |
|
| |
 |
| |
| En los informes, también nos dimos cuenta: |
| 1. |
La necesidad de 24V, 12V o 5V se descarta impulsar un E-Interruptor Endspan que sólo son capaces de estándar IEEE 48v y el 15.4 vatios máximo.
a. Los modelos FingerTec son o 12VDC o 5VDC, y puede encajar en Midspan PoE.
|
| 2. |
Midspan PoE es capaz de mezclar y la tensión de partido y los estilos de protocolo y será preferido para muchas de estas nuevas aplicaciones, incluyendo: cámaras basadas en IP de seguridad de red, los lectores RFID de etiquetas, Termostatos IP, servidores de impresión, escaneo de código de barras, sistemas de alarma y sensores, controles de acceso de seguridad, incluyendo lectores de tarjetas, detectores de humo, iluminación y proyección, Relojes Industriales y tiempo de mantenimiento, Controles de iluminación y en vuelo sistemas de entretenimiento.
a. Suprema y Bioscrypt están utilizando la tecnología PoE para su sistema de control de acceso, sin embargo, no proporcionan ninguna información técnica sobre su PoE. |
| 3. |
El mercado, tanto para Endspan y PoE Midspan está sano y seguirá creciendo en los próximos años. Este crecimiento se basa en parte en una amplia gama de nuevos productos adicionales que vienen, que será a través de la tecnología PoE. Muchos de estos dispositivos serán más adecuado para alimentación Midspan debido a las variaciones en el voltaje, o requisitos de potencia o el menor número de unidades requeridas en la red del usuario final. LAN Power Systems, como innovador de tecnología importante en el mercado de PoE, se ha comprometido a largo plazo de la participación y el desarrollo continuo de nuevos productos PoE que incorporan los elementos clave de la flexibilidad, simplicidad y valor. |
|
| |
