| Folleto |
| |
| GUÍA DE INSTALACIÓN |
 |
| ESPECIFICACIONES |
 |
 |
| MODELO |
EM600 |
EM1200 |
| DIMENSIONES DEL PRODUCTO (L X Al X An), mm |
250mm x 41 mm x 26 mm |
265mm x 66mm x 40mm |
| TOMA DE ENERGÍA |
CC 12V |
CC 24V |
| CONSUMO DE CORRIENTE |
Espera: 250mA, Actividad: 500mA |
| FUERZA DE SUJECIÓN |
Ca. 520 libras |
Ca. 900 libras |
| TIPO |
Sin fallos |
| APLICABLE PARA |
Puerta de madera, puerta de vidrio, plancha y puerta |
| PROTECCIÓN CONTRA SOBRETENSIÓN |
MOV |
| CERTIFICADOS DE AUTORIZACIÓN |
CE |
|
| |
| SOPORTES OPCIONALES |

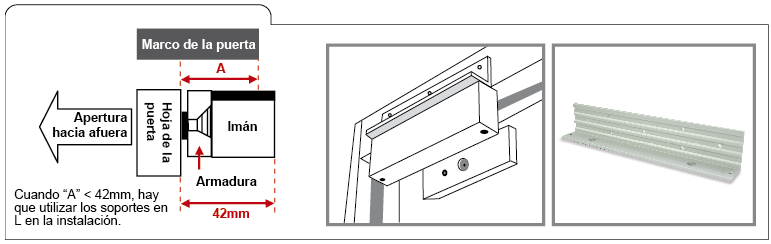

| Soporte en L |
 |
| Soporte en L ajustable para la puerta que se abre hacia afuera cuando la cabecera es estrecha. |
| Disponible para la serie de EM600 y EM1200. |
|
| |
| Soporte en Z |
 |
| Soporte en ZL ajustable para la aplicación en la puerta que se abre hacia adentro. |
| Disponible para la serie de EM600 y EM1200. |
|
| |
| Soporte en U |
 |
| Diseñado especialmente para las puertas de vidrio. |
| Disponible para la serie de EM600 y EM1200. |
| |
|
| ESQUEMA DE MONTAJE |

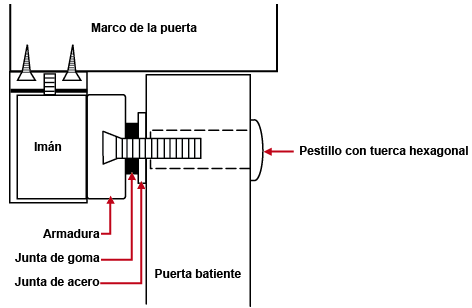

| Estándar |
|
Soporte en L |
|
Soporte en Z |
 |
|
 |
|
 |
| Con una placa de relleno conectada encima de la cerradura EM. |
|
|
| Instalación con el soporte en L ajustable cuando el marco de la puerta es estrecho. |
|
|
| Instalación con el soporte en ZL para la aplicación en la puerta que se abre hacia adentro. |
|
| |
|
| Procedimiento de montaje: retirar la placa de relleno original que está conectada a la cerradura EM y reemplazarla con el conjunto del soporte en L ajustable. |
|
|
|
